生产数据可视化看板

生产数据可视化看板3.5：生产数据可视化看板是一种直观、高效的工具，旨在帮助企业实时监控和分析生产过程中的关键数据。通过将复杂的生产数据转化为图表、动态图形，管理者能够快速掌握生产线的运行状态、设备效率、产品质量以及资源消耗等核心指标。看板支持多维度数据分析，帮助识别生产瓶颈、优化资源配置、提升生产效率，并支持决策制定。无论是实时监控还是历史数据回溯，生产数据可视化看板都能为企业提供清晰、 actionable 的洞察，助力实现智能制造和精益生产的目标。本期分享的生产数据可视化看板主要用于生产数据的实施更新和展示，并能实现一键循环展示生产任务状态以及相关的生产数据等信息。

1、月份切换：数据看板可通过月份按钮切换，切换后可查看对应月份的数据。月份切换后看板对应的统计数据自动切换到对应月份。

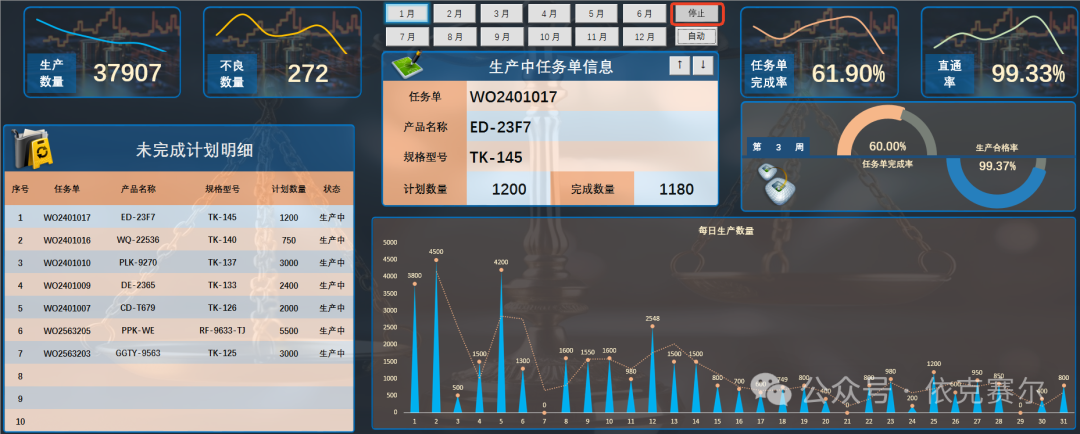

2. 数据统计：看板看板顶端四个矩形框统计当月对应的数据信息，其中矩形框的折线图表示当月对应每周的数据趋势信息。

2.1 生产中任务单信息：看板中心位置显示生产中的任务单信息，可通过右上方的向上和向下按钮切换查看。当前信息支持自动循环播放。

2.2 未完成计划明细：未完成计划明细显示当月所有为完成状态的任务单信息，当前信息也可一键循环播放查看。

2.3 生产数量统计：图表右下方通过柱状图的形式统计当月每日生产数量。

2.4 环形图：图表右侧通过两个环形图统计当月每周的任务单完成率和生产合格率，且周数可根据需要自动循环切换。

3 自动循环： 点击月份按钮右方的自动按钮，状态切换为“自动”看板信息可自动循环显示当月的数据，数据按指定的时间循环切换。如不需要自动切换，点击“停止”按钮即可，状态自动切换为停止。

3.1循环进度：以进度条的形式显示循环的进度。

4、任务单：新增任务单，只需要在任务单的工作表输入对应的任务单信息即可。任务单信息只需要输入日期、任务单、产品名称、规格型号和计划数量和状态即可，其他信息均可通过公式自动获取

5 生产记录：生产数据更新，在生产记录的工作表录入对应信息即可。

5.1 日期录入：在日期列双击空白工作表，可打开日期选择窗口，实现日期的快速录入。

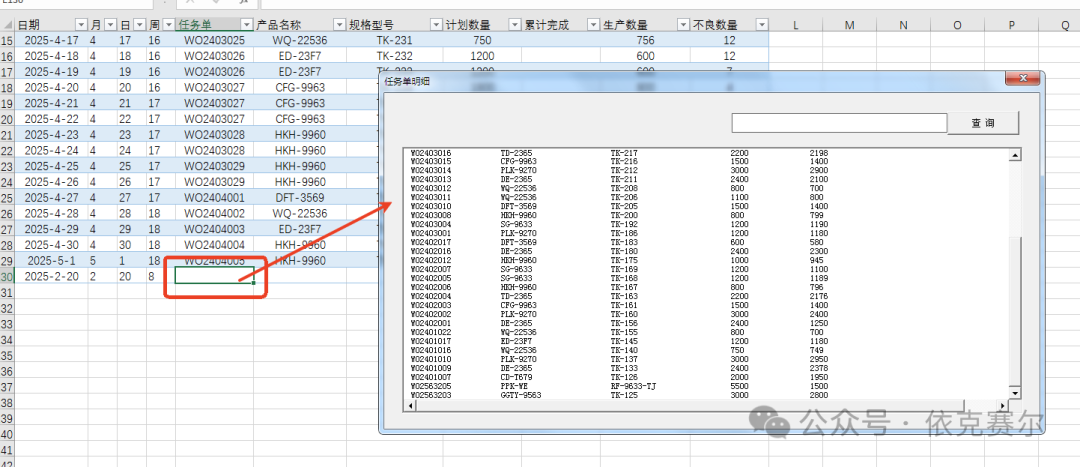

5.2任务单信息：在任务单列双击空白单元格，可打开任务单信息选择窗口，双击需要录入放入的任务单信息后，自动添加到任务单信息录入位置。只需要输入生产数量和不良数量即可更新图表。

6、数据统计：数据统计工作表的公式如无必要切勿修改。

​

注：全屏查看当前看板可在EXCEL表中按（Ctrl+shift+F1）进入全屏查看模式。退出全屏按同样的方式操作即可。为了防止误操作拖动图表，工作表进行了锁定，如需修改标题或LOGO信息，只需要咋审阅里面插销工作表保护即可。

阅读原文：原文链接
